Downloads (daddelkischde 2)

Hier findest du STL-Dateien für den 3D-Druck zum Herunterladen.

3D-Modelle (STL)

Du kannst die folgenden 3D-Modelle im STL-Format herunterladen, um sie auf deinem 3D-Drucker auszudrucken.

Von 3D-Modellen, die verschraubt werden, gibt es jeweils zwei Varianten: Eine Variante ist zum direkten Verschrauben gedacht. D.h. die Schrauben greifen direkt ins Plastik. Das ist kostengünstiger, hält aber nicht viele Verschraubungen aus. Die zweite Variante ist für Gewindeeinsätze gedacht. Diese Einsätze können mit einem Lötkolben ins Plastik geschmolzen werden und haben den Vorteil, dass die Schraube ein passendes Gewinde vorfindet und beliebig oft verschraubt werden kann. Die Modelle sind für M2-Gewindeeinsätze mit einer Höhe von 3 mm ausgelegt.

Aufbauhilfe

Die Aufbauhilfe trägt die drei Boards und den Raspberry Pi, sodass du sie einfach zusammenlöten kannst.

Display-Ausschneidehilfe

Die Ausschneidehilfe erleichtert das Ausschneiden der Display-Öffnung.

Schultertastenhalter

Dies ist der Halter für die Schultertasten, der auf das Schultertasten-Board geschraubt wird. Es gibt eine Variante zum direkten Verschrauben und eine für Gewindeeinsätze.

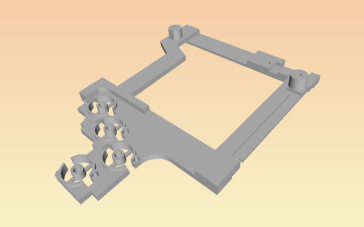

Displayhalter

Der Displayhalter ist speziell für das 3.5" DPI-Display und für die zusätzlichen Buttons auf der Vorderseite ausgelegt. An den Displayhalter wird auch die Gehäuserückseite und die Hauptplatine geschraubt. Es gibt drei Varianten:

• Eine einteilige Variante zum festen Verkleben des Displays und zum direkten Verschrauben ins Plastik.
• Eine einteilige Variante zum festen Verkleben des Displays, aber für Gewindeeinsätze zum Verschrauben der Gehäuserückseite und der Platine. Es werden drei Gewindeeinsätze benötigt.
• Eine vierteilige Variante, bei der alle Teile mit Gewindeeinsätzen verschraubt werden. Damit kann das Display später bei Bedarf gewechselt werden. Es werden sieben Gewindeeinsätze benötigt.

Dummy-Cartridge mit Luftauslass

Diese spezielle Dummy-Cartridge enthält einen Luftauslass, damit der verbaute Lüfte die Abwärme aus dem Gehäuse pusten kann.

Joystick-Bohrschablone

Mit dieser Schablone kann das Loch für den Joystick an der passenden Stelle gebohrt werden.

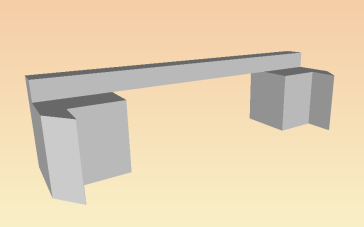

Micro-USB-Blende

Diese Blende wird um die Micro-USB-Buchse geklebt, damit man an dieser Stelle nicht ins Gehäuse schauen kann.

Hohlstecker-Stopfen

Wenn du keinen Mode-Button verwendest, dient dieser Stopfen dazu, die nicht verwendete Öffnung für den Hohlstecker zu schließen.

Akku-Abstandshalter

Wenn ein schmaler Akku verwendet wird, verhindert dieser Abstandshalter, dass der Akku im Batteriebach verrutscht.

Unterlegscheibe für Buttons

Die Unterlegscheiben für die Buttons werden zwischen Button und Gummipad eingelegt, um den Druckpunkt zu verbessern. Es gibt sie in zwei Höhen.

Mode-Button-Stütze

Eine Stütze für den Mode-Button, damit die Kraft beim Drücken des Buttons auf das Gehäuse übertragen wird.

Bohrschablone für LEDs in Cartridge

Diese Bohrschablone hilft dabei, parallele Löcher für die LEDs in die Oberseite der Cartridge zu bohren.

JST-Herauszieher

Mit diesem kleinen Werkzeug kann der Akkustecker aus der Buchse gezogen werden, ohne an den Kabeln ziehen zu müssen.

Software

Hier findest du Software für die daddelkischde 2.

ZeroBOY OS 2

ZeroBOY OS 2 ist ein angepasstes RetroPie-Image für den Raspberry Pi 2/3, das bereits fertig für die daddelkischde 2 konfiguriert ist. Weitere Details findest du unter Konfigurieren.
